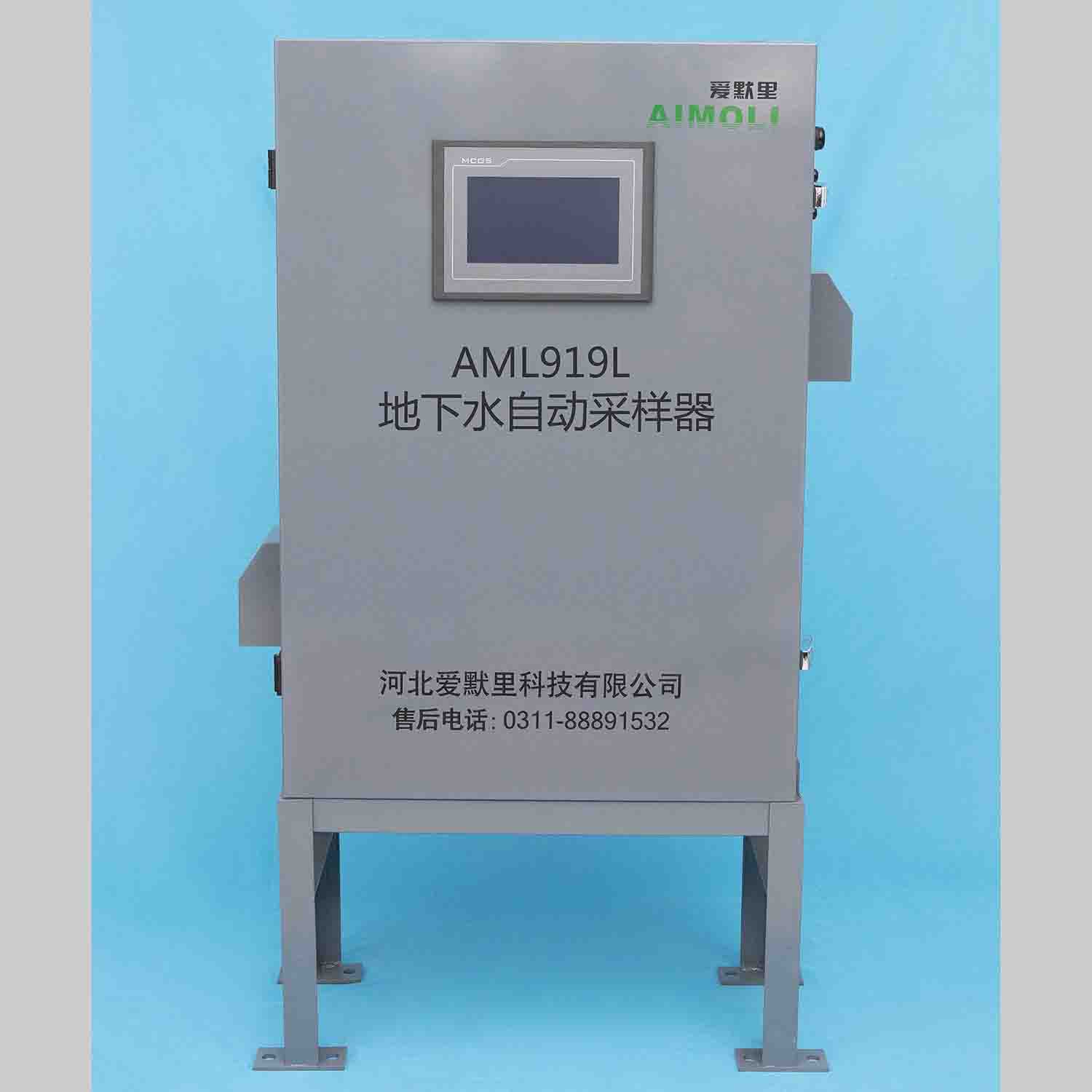

AML919L地下水自动采样器

发布时间:2021-2-3

应用概述

AML919L地下水VOC自动采样器是Aimoli针对地下水中挥发性有机物和半挥发性有机物采样而专门设计生产的一款地下水采样器。系统主要通过气囊泵采样、水质分析、系统控制来实现自动采样洗井。

AML919L地下水采样器广泛应用于地下水污染防治自动监测系统的采样,尤其是重点污染源、集中式饮用水水源地地下水监测,与PH值、电导率、溶解氧DO、浊度、氧化还原电位ORP、COD、氨氮、总磷、总氮、重金属等在线监测仪联机使用。设计有低流量地下水采样模式,可根据瞬时流量自动调整采样流量,实现连续采样,确保采集的水样更具代表性。具有定深采样功能,可向在线监测仪提供无间断的无干扰无挥发水样。

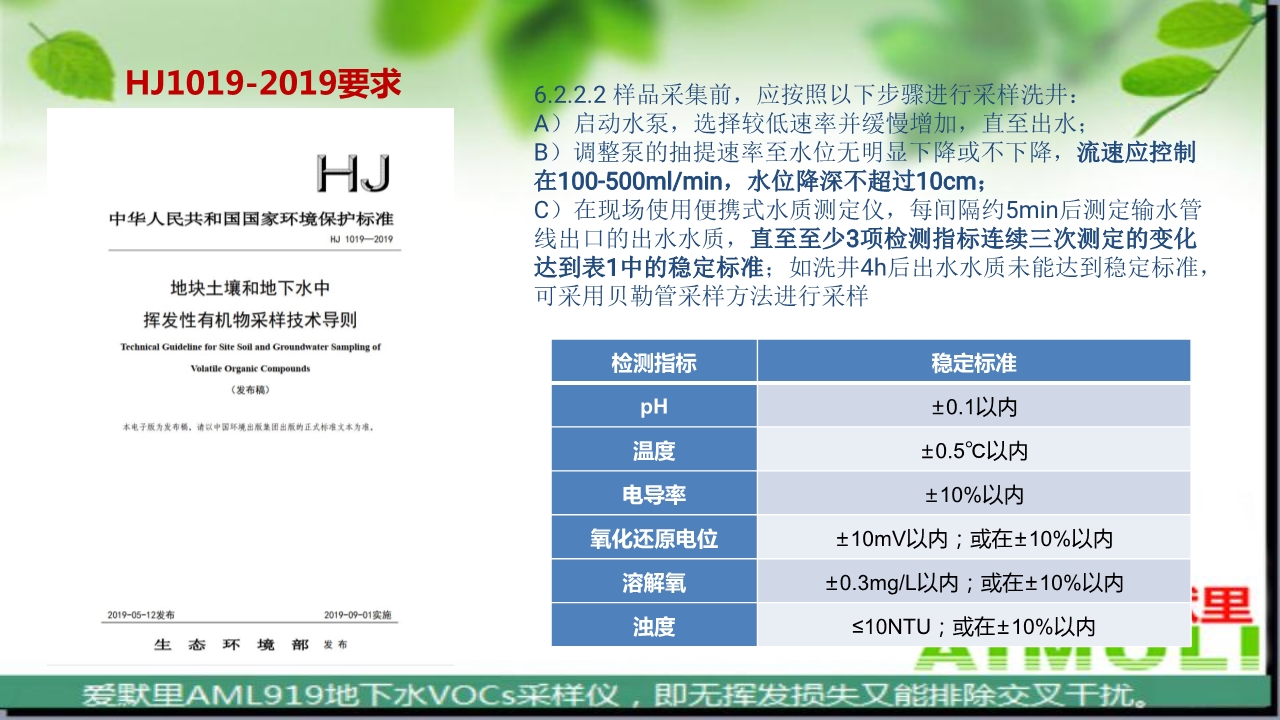

AML919L地下水VOC自动采样器可向在线监测仪提供,即无挥发损失又无交叉干扰的无间断水样,实现采集定深水样、上、中、下水样及报警等功能,符合HJ1019-2019、HJ164-2020等国家环境保护标准要求,是地下水污染防治监测监控系统整体解决方案的理想配套设备。



主要原理

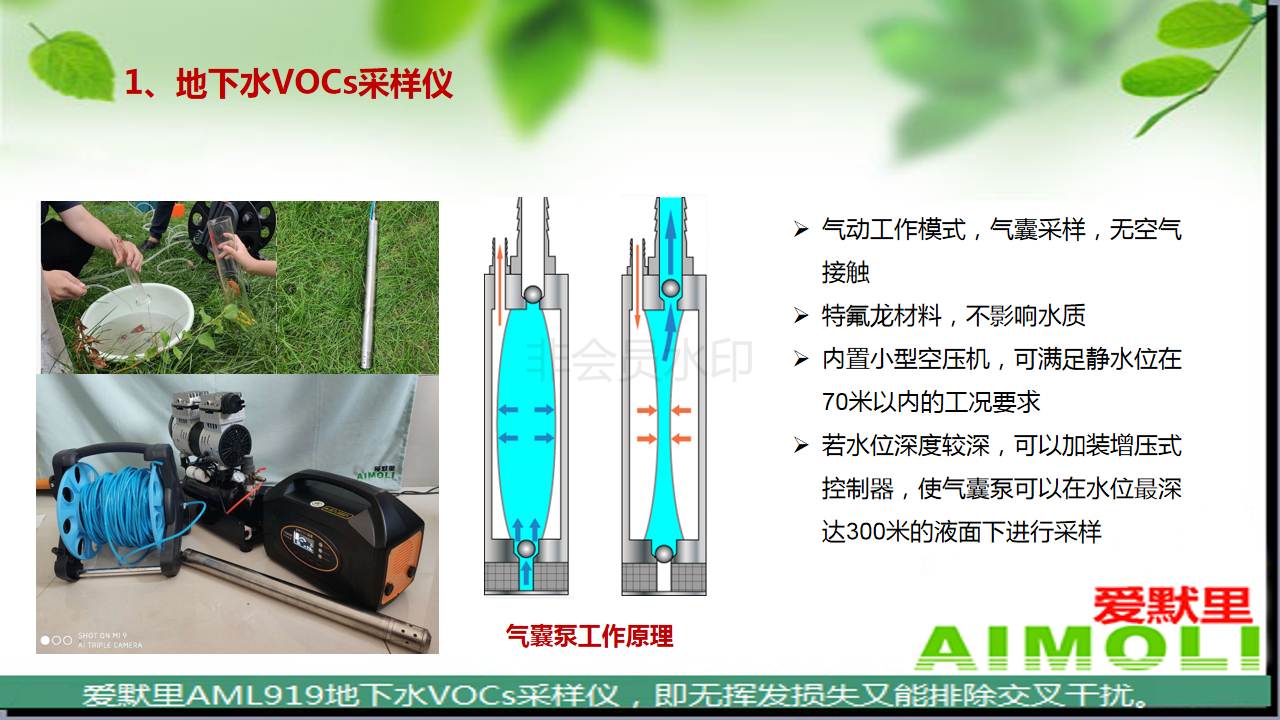

AML919L地下水自动采样器,采用带有自动自动升降控制模块和泄降控制功能的气囊泵控制器,采样前根据井的水位深度和采样水位要求,气囊泵自动泄降到指定水位,然后固定在地面上的气囊泵控制器,有序自动控制气囊泵的气囊冲气,气囊内部的水在气囊挤压作用下经排水管流出,随后气囊泵控制器给气囊放气,水体在水位压力的作用下自动充满气囊,如此往复,地下水就被采集提升至地面的水质6参数检测单元,对pH、温度、电导率、氧化还原电位、溶解氧和浊度等6个参数进行实时监测。当6个参数的变化符合HJ1019-2019的技术要求时,水样自动流入水质在线分析仪器中或样品容器中。采样整个开始过程中,泄降水位仪时刻监控着水位变化情况,当泄降水位下降超过10cm时气囊泵控制器自动停止工作,当含水层补给水位恢复到10cm以内时,控制器自动启动采样。水样全程与空气无接触,气囊和水样管路均采用特定材料,对挥发性有机物和半挥发性有机物均采用聚四氟乙烯采样管路。采样全程即防止了交叉干扰,又避免了挥发损失。

功能特点

控制系统应用了爱默里超高压专有技术,满足不同深水位的采样工况;

气囊泵应用了爱默里的超耐压专有技术,适应于不同深水位的外部压强;

采样功能:

可实现定时采样、定深采样、低流量采样、外控采样和远程启动等多种采样方式;

供样功能:

可同VOC分析检测设备以及COD、氨氮、重金属等多台在线监测仪提供不间断地下水水样;

人工比对采样口:

具备手动采样口,可实现地下水水样的人工比对功能;

记录:

可记录每次采样的采样深度、采样水位、采样时间、采样流量、采样模式、采样次数、PH值、电导率、溶解氧、氧化环氧电位、水温,可记录 10000 条数据记录;

断电保护:

断电自动保护,断电后参数不会丢失,上电后仪器能自动恢复原工作状态;

远程控制(选配):

可实现远程复位、远程启动采样、远程修改参数、远程提取采样记录,也可主动上传采样记录,并可为用户定制通讯协议;

自动采样 :

指地下水自动采样器按预定设置的采样模式开关量输入状态,自动采集地下水环境监测井水样,直至定量注入监测仪器,最后将多余或滞留的水样排走及清洗管路的全过程。

定时采样:

定时采样按照采样定时表设定,采样器自动将定量水样从地下水环境监测井采集到监测仪器。

定液位采样

按照设定的时间间隔和液位泄降高度,当实际液位泄降高度超过设定液位高度时,采样器停止采样;若实际液位泄降高度一直高过设定液位高度,采样器则按设定的时间间隔将定量水样从地下水环境监测井采集到监测仪器中。此功能针对HJ1019而设计。

定深采样:

地下水自动采样器根据液位和井深自动调整采样深度,需加装水位和井深联动控制系统。此功能针对科学研究而设计。

内置泵控制:

直接控制内置泵,整体化设计,美观大方;

铁氟龙管路:

地下水采样管路采用铁氟龙材料,保证地下水水样的采氧全程即无挥发损失又能排除交叉干扰;


地下水自动采样器构成:

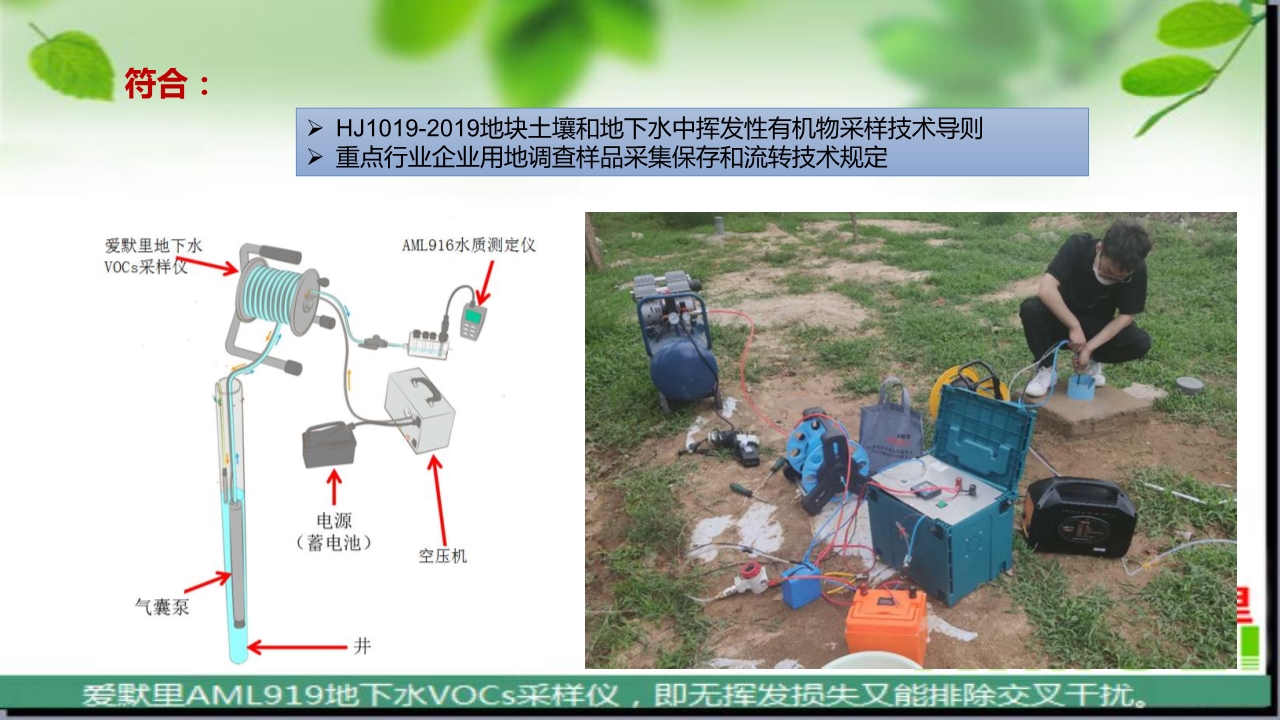

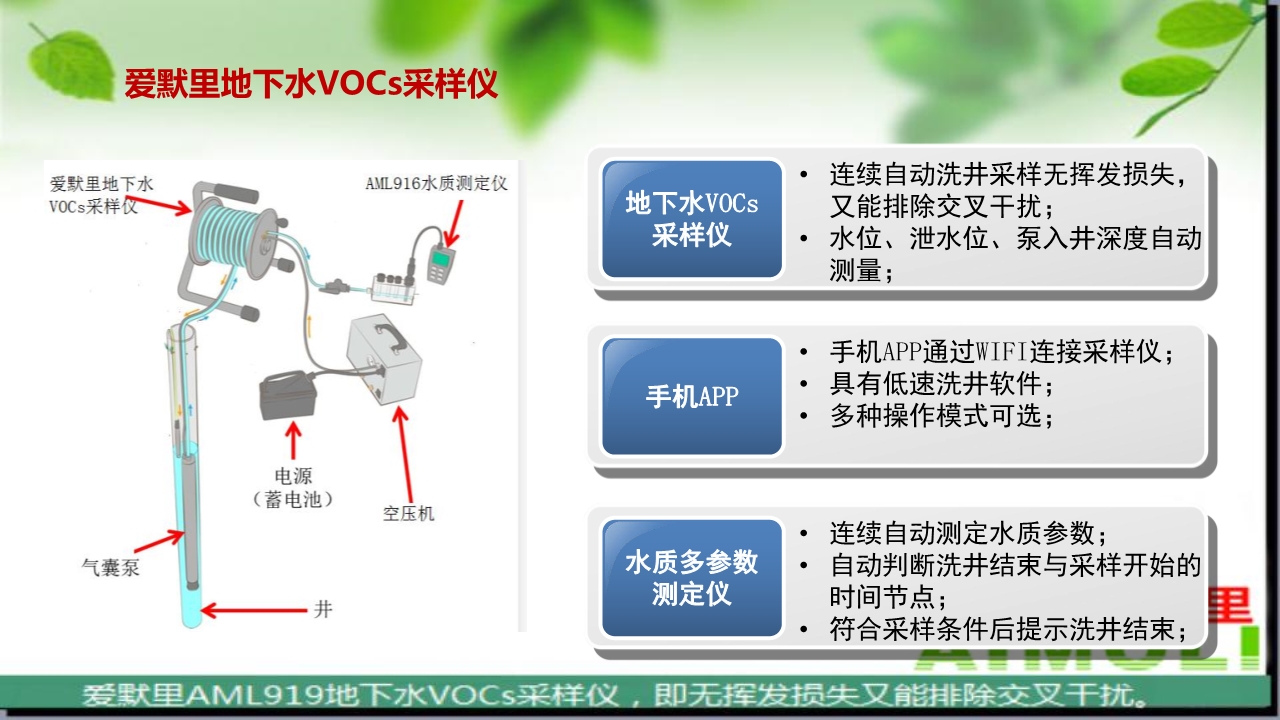

AML919L地下水自动采样器主要包括:气囊泵、气囊泵控制器、泄降水位控制单元、水质6参数监测单元、定深采样控制器、管线。

(1)气囊泵

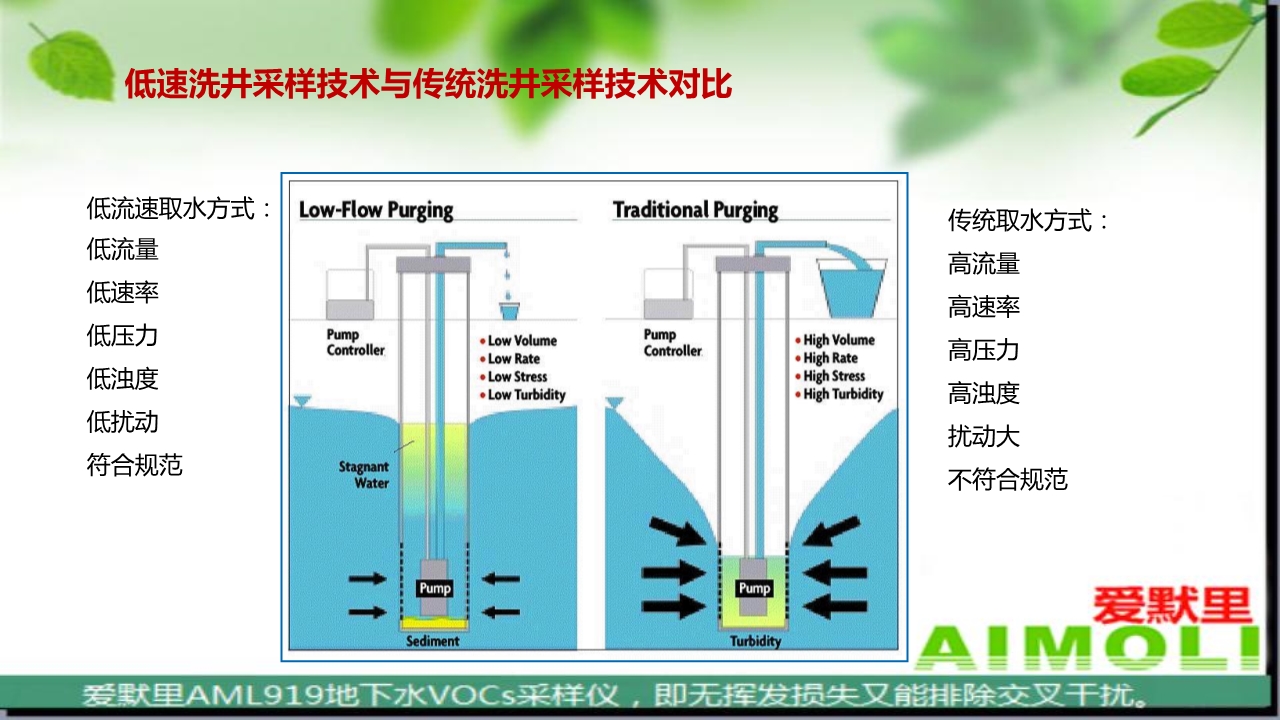

气囊泵是一种低流量、无扰动、无挥发地下水洗井及采样泵,适合于各类地下水洗井采样,尤其是针对VOC类污染物样品的采集,适用于各种直径和深度的监测井。采样全过程水与空气不存在接触。应用气囊泵可以实现定深采样,大大减少洗井水量,与传统的抽水泵洗井采样方式相比,提高了效率,减少了水样排放量。


(2)气囊泵控制器

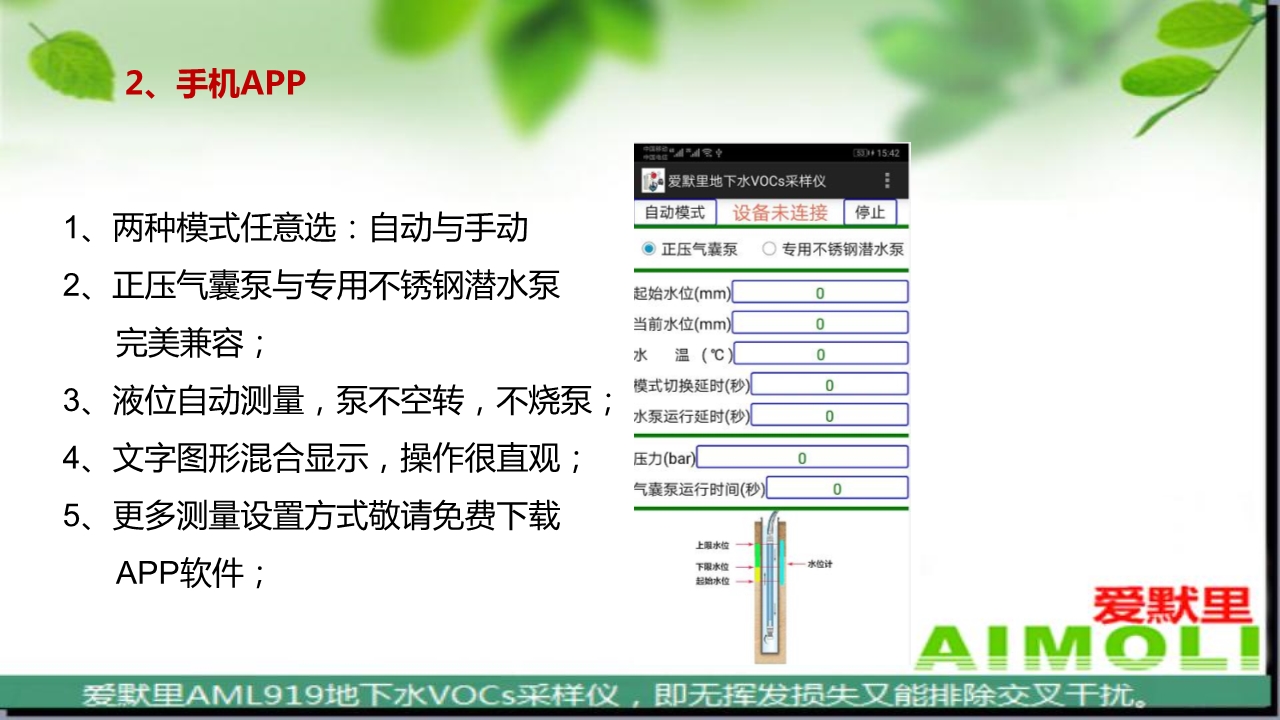

气囊泵控制器是整地下水自动采样器的控制部分,气囊泵控制器通过RS485与地下水水质监测仪器连接,通过执行部件控制气囊泵启停、调节出水流量,气囊泵控制器连接有泄降水位仪实时观察水位泄降毫米情况。泄降水位仪和气囊泵进行智能联动,当泄降水位达到设定的泄降深度(10cm)后,气囊泵自动停止工作,当水位恢复到起始水位后,则气囊泵再次自动启动采样过程。同时预留多种数据接口,可对接大数据平台;有无线传输和手机App同步功能,可实现数据平台和手机的反向控制。


(3)泄降水位控制单元

泄降水位控制单元用于地下水采样中的水位降幅监测和控制,泄降水位仪把测的水位数据传输给泄降水位控制单元,完美实现水位变化与泄降控制的协同自动化。

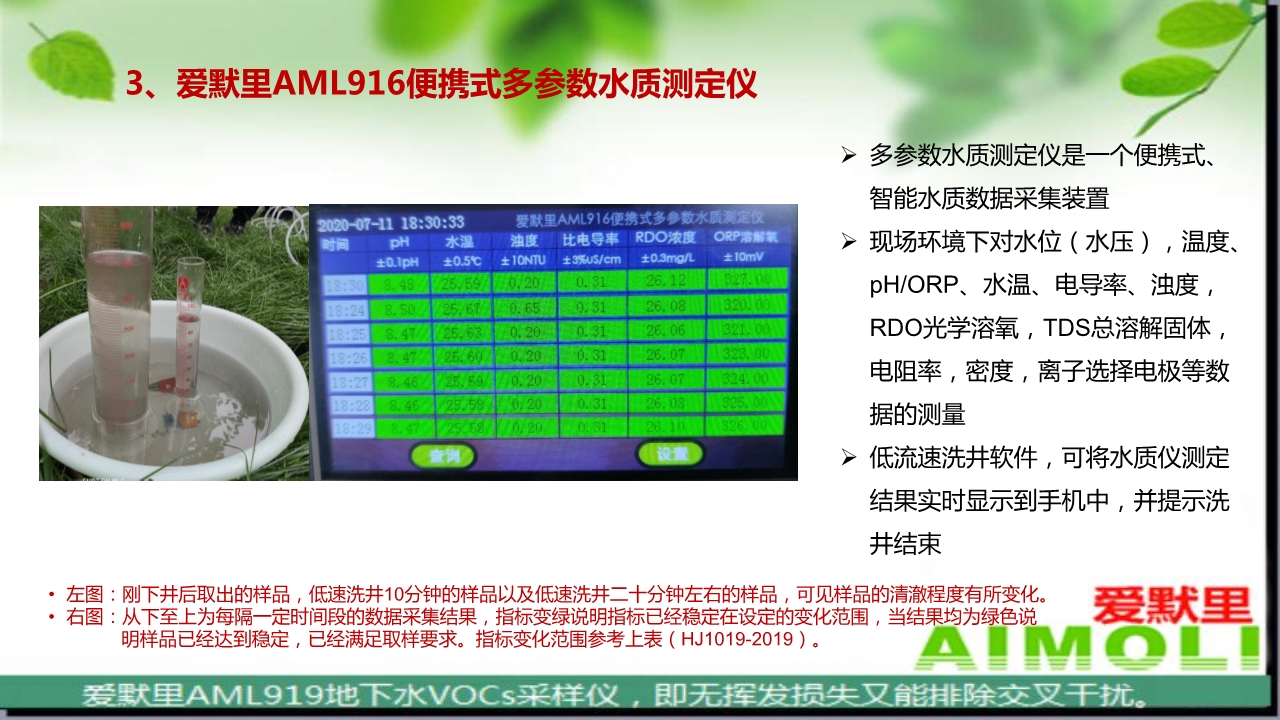

(4)水质6参数监测单元

水质6参数监测单元,实时在线测定溶解氧(DO),电导率,浊度,Ph,氧化还原电位(ORP),水温六个参数。在洗井过程中,仪器自动判别洗井达标结束,并进行提示。同时也可以作为地下水水质连续监测系统的水质数据,可作为地下水水质监测大数据平台对接提供实时数据。


(5)定深采样控制器:

定深采样控制器根据预设采样深度,自动调整气囊泵的涉水深度,需要有泄降水位仪与井深联动控制系统配合使用。此功能针对同一涉水深度采样而设计,每次采样水位变化较大或科学研究应用的比较多。

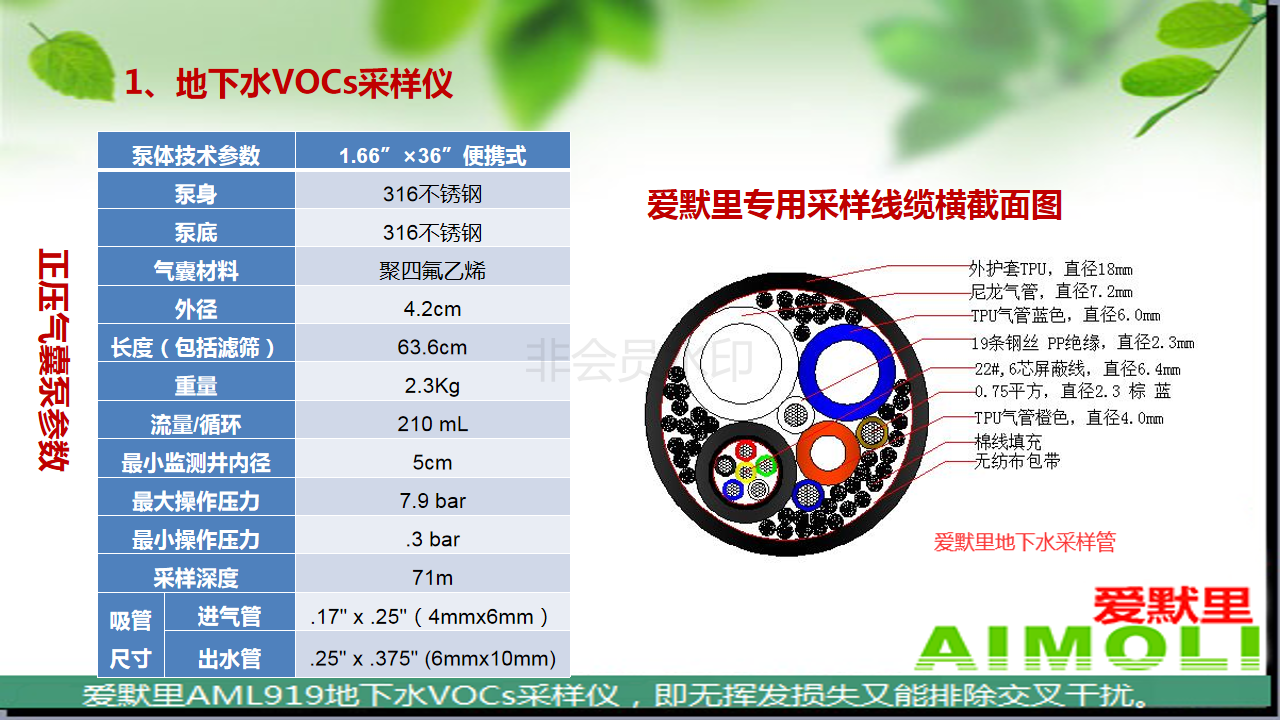

(6)管线

管线包括气路、水路、承重钢丝吊绳、电源线缆等。地下水采样管路采用铁氟龙材料,保证地下水水样的采样全程即无挥发损失又能排除交叉干扰;承重钢丝吊绳和电源线缆均有食品级材质定制而成,最大限度的防止干扰。
